梯形丝杆扭矩与推力计算技巧

发布者:畅馨精工   发布时间:2022-4-12 15:42:13

30°梯形丝杠螺纹代号用“Tr”及公称直径×螺距表示,左旋螺纹需在尺寸规格之后加注“LH”,右旋则不注出。例如Tr36×6;Tr44×8LH等。

各基本尺寸名称,代号及选型计算公式如下:

牙型角α=30°

螺距P 由螺纹标准确定

牙顶间隙ac P=1.5~5 ac=0.25;P=6~12 ac=0.5;P=14~44 ac=1

外螺纹:大径d 公称直径 ;中径d2=d-0.5P ;小径d1=d-2h3 ;牙高h3=0.5P+ac

内螺纹:大径D4=d+2ac ;中径D2=d2 ;小径D1=d-P ;牙高H4=h3 ;牙顶宽f=0.366P ;牙槽底宽w=0.366P-0.563ac

螺纹升角ψ tgψ=P/π

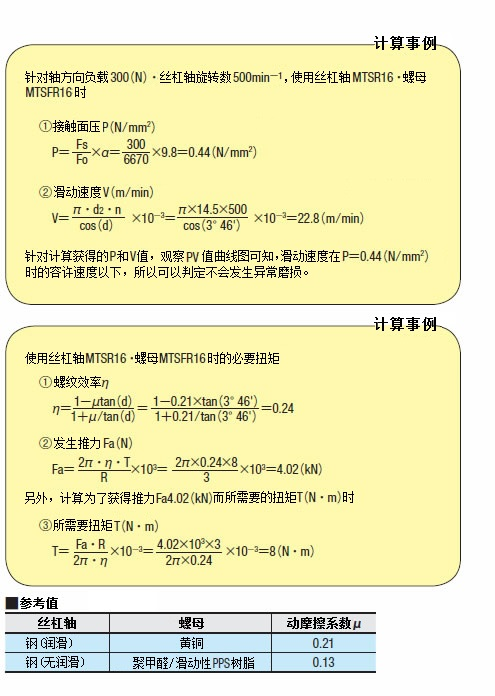

非精确等速传动场合可以套用以下公式计算:T1=(Ta+Tpmax+Tu)

其中  T1:等速时的驱动扭矩;  Ta=(Fa*I)/(2*3.14*n1);  Fa:轴向负载N; Fa=F+μmg   F:丝杠的轴向切削力等N; μ:导向面摩擦系数;  m:移动物体重量(工作台+工件)kg; g:9.8 Tpmax:丝杠的动态摩擦扭矩上限N.cm;  Tu:支撑轴承等的摩擦扭矩N.cm
