梯形丝杆支座组件有哪两种和加工工艺特点

发布者:畅馨精工   发布时间:2022-9-17 13:57:13

      梯形丝杆支座组件有方型和圆型两种,是配合支座组件型梯形丝杆使用的,功能上分为固定侧支座组件和支持侧支座组件。梯形丝杆支座组件根据需要可和防转动固定件一起使用,起到固定丝杆作用,也方便位置显示器的安装。

  可根据客户要求,可定制不同牙距、不同材质、不同规格。追加工是指对端部轴的加工,一般有平面加工、外螺纹加工、扣环沟槽加工、键槽加工等,可根据客户要求加工丝杆。固定侧支座组件有主体、压盖和深沟球轴承组装梯形丝杆而成的,是不可以分解拆开的。其附件有锁紧螺母、轴环等,主要是固定轴承座的作用。支持侧支座组件有主体、轴承和卡簧组成,卡簧是固定轴的作用。

  梯形丝杆合理调节电机座孔和直线导轨在垂直线平行面内的平面度,使其做到相对性的标准。要将电机底座和机床床体的电机座相互之间固定不动在一起,螺栓不需要拧紧,从而使0.02的塞尺无法塞进。
  测量点,将千分表校零后,移动滑块,使其推动千分尺至另一测量点,只可以两侧量点梯形丝杆的差别不够0.01,那样就能让电机座孔和直线导轨在垂直线平行面内的平面度不够0.01,如果发现两测量点的误差大于0.01,就需要对其合理调节并多方面调节,从而做到相对性的标准。梯形丝杆电机座孔装检套、检棒以及平尺要和电机座平行线导轨滑块的正基面相重叠。

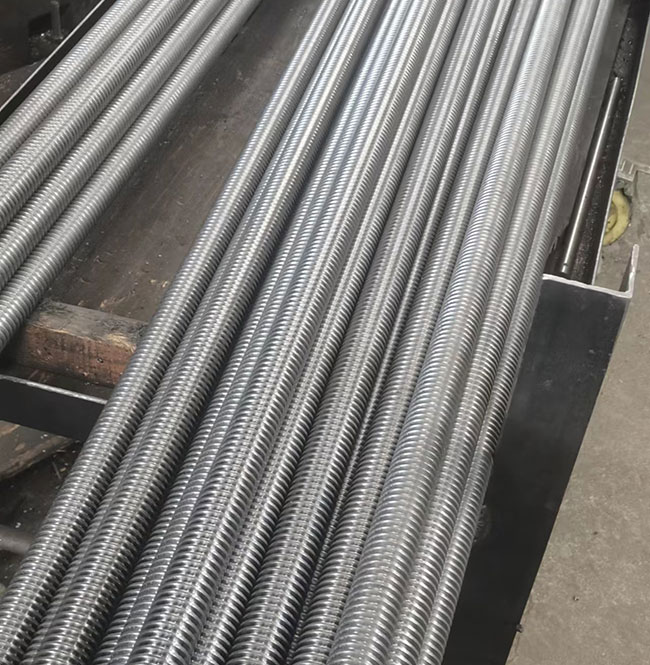

  梯形丝杠加工原来采用车削加工,工艺路线为,冷拔、滚花、车螺纹、校正、钻孔、切断、倒角,不仅效率低、成本高,且由于小圆钢刚度低,车削、滚花时易变形,小号螺轮不能生产,为此我们设计了旋风铣削丝杠设备,不仅将转速由经验认定的1000r/min左右提升至2000r/min以上而且将铣丝滚花一次完成。

  其工艺路线变为:冷拔、滚花、铣丝、校正、钻孔、切断、倒角。虽然旋风铣削使小径工件有较大变形(大径件变形较小),但校正也容易。改进后的工艺具有如下特点:

  1、表面粗糙度值减小。

  2、由切削力引起的振动减少。

  3、小径工件螺距累积误差有一些增加。


文章由:梯形丝杆   www.ch-xin.com佛山市畅馨精工科技有限公司整理提供,此文观点不代表本站观点
