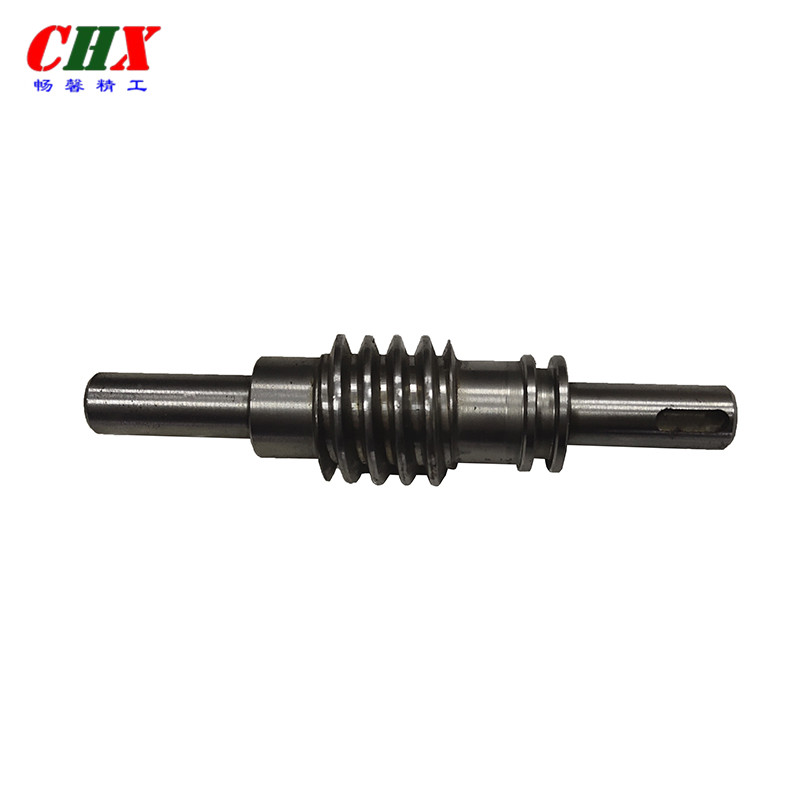

根据蜗杆分度曲面的形状,蜗杆传动可以分成三大类:圆柱蜗杆传动、环面蜗杆传动、锥蜗杆传动。
蜗杆分度曲面是圆环内表面的一部分,蜗杆轴线平面内理论齿廓为直线的蜗杆传动称为直廓环面蜗杆传动,俗称“球面蜗轮传动”。 它始于1921年的美国造船业,其代表产品是美国CONE DRIVE,50年代起在我国得到推广应用。与普通圆柱蜗杆传动相比,这种蜗杆同时包容齿数多,双线接触线形成油膜条件好,两齿面接触线诱导法曲率半径大。因此,承载能力是相同中心矩普通蜗杆的1.5~3倍(小值适应于小中心矩,大值适应于大中心矩)。在传递同样功率时,中心矩可缩小20%-40%。由于性能优良,美国、日本、俄罗斯等国都将这种传动作为动力传动中的主要形式之一广泛使用。美国生产产品系列中心矩为15~1320㎜;速比为5~343000;最高传动效率可达97%。我国经过40年的研究和发展,目前这种蜗杆的生产品种也十分可观,最大中心矩可达到1200㎜;最少齿数比为5;蜗杆头数达6;最高传动效率可达94%。这种蜗杆传动分为“原始型”和“修整型”两种。 “原始型”直廓环面蜗杆的螺旋齿面的形成为:一条与成形圆相切、位于蜗杆轴线平面内的直线,在绕成形圆的圆心作等角速的旋转运动的同时,又与成形圆一起围绕蜗杆的轴线作等角速的旋转运动,这条直线在空间形成的轨迹曲面,就是直廓环面蜗杆的齿面。由于蜗杆齿面的发生线是直线刀刃,蜗杆螺旋面是直线刀刃形成的不可展直纹面而不是由包络产生的,难以实现磨削,这种蜗杆制造钢筋工艺比较复杂,不易获得高精度的传动,这是直廓环面蜗杆传动的主要缺点。 “修整型”直廓环面蜗杆螺旋面的形成,基本上与“原始型”相同,不同之处在于加工时根据设计要求的修形曲线,将加工参数加以改变。一般常用的有:变位异速修形和变速比修形两种工艺方法。变位异速修形方法就是在加工蜗杆时,刀具位置及固定传动比不同于蜗杆副工作时的位置及速比。变速比修形方法则是加工时瞬时传动比按一定规律变化。用修形加工方法加工的蜗杆与由修形滚刀加工成的蜗轮组成“修整型”直廓环面蜗杆传动,消除了蜗轮齿面中部棱线接触,不仅改善了装配条件,减少了误差敏感性,更重要的是:与“原始型”蜗杆传动比较,接触区扩大,形成油膜条件好,包容齿数间载荷有平均作用,因而其承载能力、啮合性能和传动效率均较“原始型”高。
文章整理:蜗杆传动的分类www.ch-xin.com
