滚珠丝杆的载荷与载荷方向

发布者：畅馨精工发布时间：2020-4-3 13:52:06

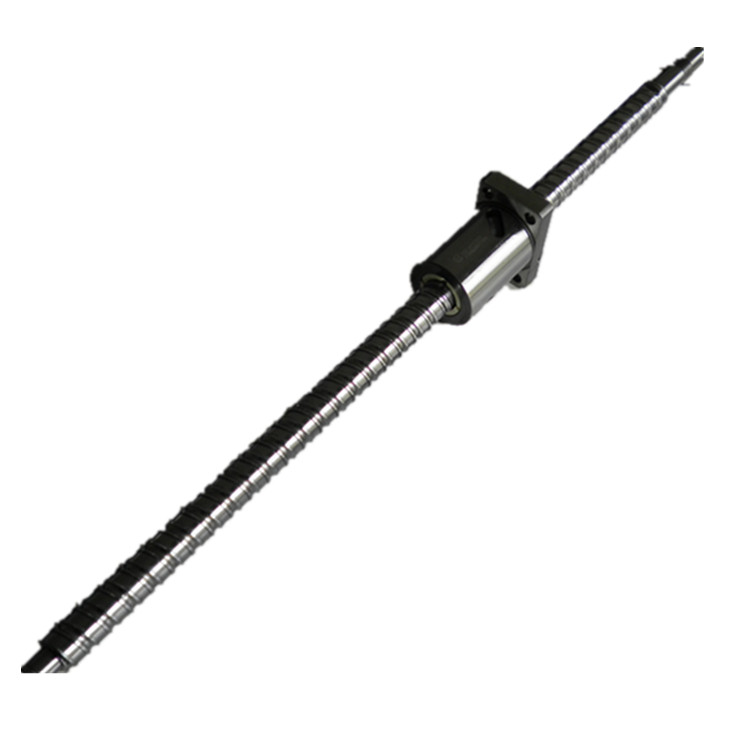

滚珠螺母是滚珠丝杆机构的核心部件，滚珠丝杆机构在运行时滚珠螺母不能承受径向载荷或扭矩载荷，只能承受沿丝杆轴向方向的载荷，而且要注意使作用在滚珠丝杠副上的轴向载荷通过丝杆轴心，设计时不将径向载荷、扭矩载荷直接施加在螺母上，否则会缩短滚珠丝杆机构的寿命或导致运行不良，因为径向载荷或扭矩载荷会使丝杆弯曲，螺母中滚珠过载，导致传动不平稳、精度下降、寿命急剧缩短。丝杆承受的径向载荷主要是丝杆的自重。

滚珠丝杆机构通常要与导向部件（如直线导轨、直线轴承）同时使用。滚珠丝杆只通过螺母提供沿导向方向所需的轴向力、而作为负载的工作台及其承受的各种径向载荷、扭矩载荷都由高刚性的导向部件承受。
