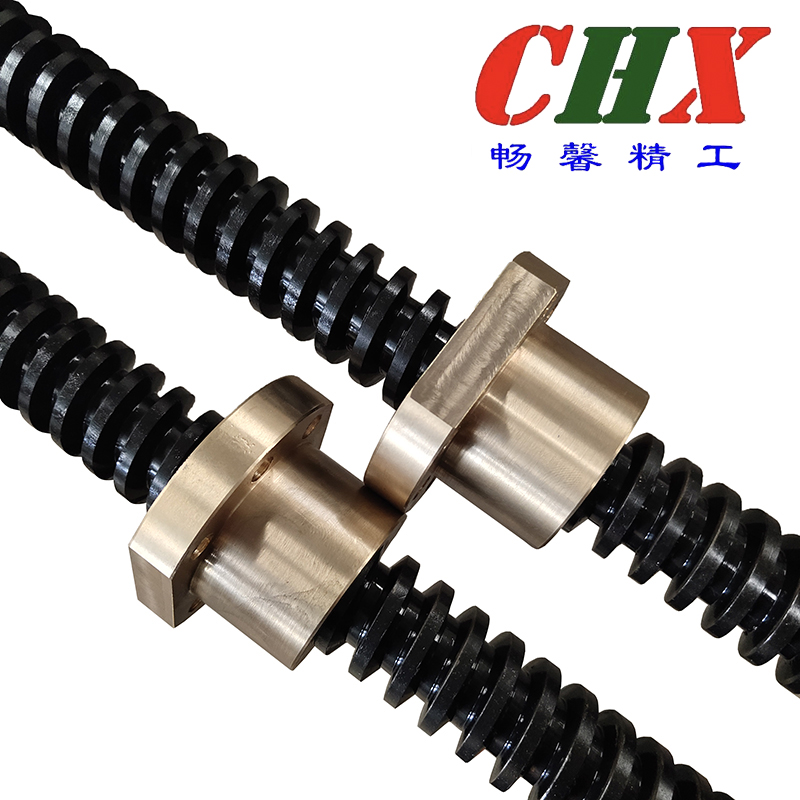

梯形丝杆螺纹和蜗杆的车削过程中,要切削掉的是一个梯形槽。梯形螺纹与蜗杆只不过在角度上有所区别,一个是30°,一个是40°,为了保证车刀不三面同时参与切削,要保证在所要切削掉的梯形槽内进行左右分层切削。
槽宽的计算公式可根据梯形螺纹与蜗杆的计算公式分别求出:
梯形螺纹槽宽= P – 0.366P
蜗杆的槽宽= P -0.843mx
梯形丝杠螺纹和蜗杆的轴向剖面形状是一个等腰梯形,而我们使用的车刀也是一个梯形成型刀。如何使车刀沿这个等腰梯形的腰向下延伸,形成一个15°或20°的角呢?在这里就要运用三角函数算一个进刀比。如图二,车刀的左进1mm车刀向下进多少才能形成一个15°的角,利用三角函数ctg15°=x/1,x = 3.75,进刀比为1:3.75,但是这个进刀比有小数,不是整数,在实际的操作中不方便,为了在实际的操作中方便简单,我们较好找一个整数比,在三角函数表中,我们发现ctg14°的比正好较接近整数,进刀比为1:4,沿着这个进刀,做出的梯形槽的成形角在14°左右,双面成形角为28°多,正好有1°多一点的角度留给我们进行精车出30°的梯形。
文章整理:www.ch-xin.com 梯形丝杠螺纹和蜗杆的区别
