梯形丝杆螺纹丈量技巧

发布者:畅馨精工   发布时间:2019-8-10 8:56:17


(1)归纳丈量法   用规范螺纹环规归纳丈量

(2)三针丈量法   这种办法是丈量外螺纹中经的一种比较精细的办法。适用于丈量一些精度需求较高、螺纹升角小于4?0?2的螺纹工件。丈量时把三根直径持平的量针放在螺纹相对应的螺旋槽中,用千分尺量出两头量针极点之间的间隔M,

例:车Tr32×6梯形螺纹,用三针丈量螺纹中径,求量针直径和千分尺读数值M?

量针直径dD=0.518P=301mm

千分尺读数值 M=d2+4.864dD-1.866P

=29+4.864×3.1-1.866×6

=29+15.08-11.20

=32.88mm

丈量时应思考公差,则M=32.88 –0.118mm为合格。三针丈量法选用的量针通常是专门制作的。

(3)单针丈量法  这种办法的特点是只需用一根量针,放置在螺旋槽中,用千分尺量出螺纹大径与量针极点之间的间隔A。

A=(M+d)/2

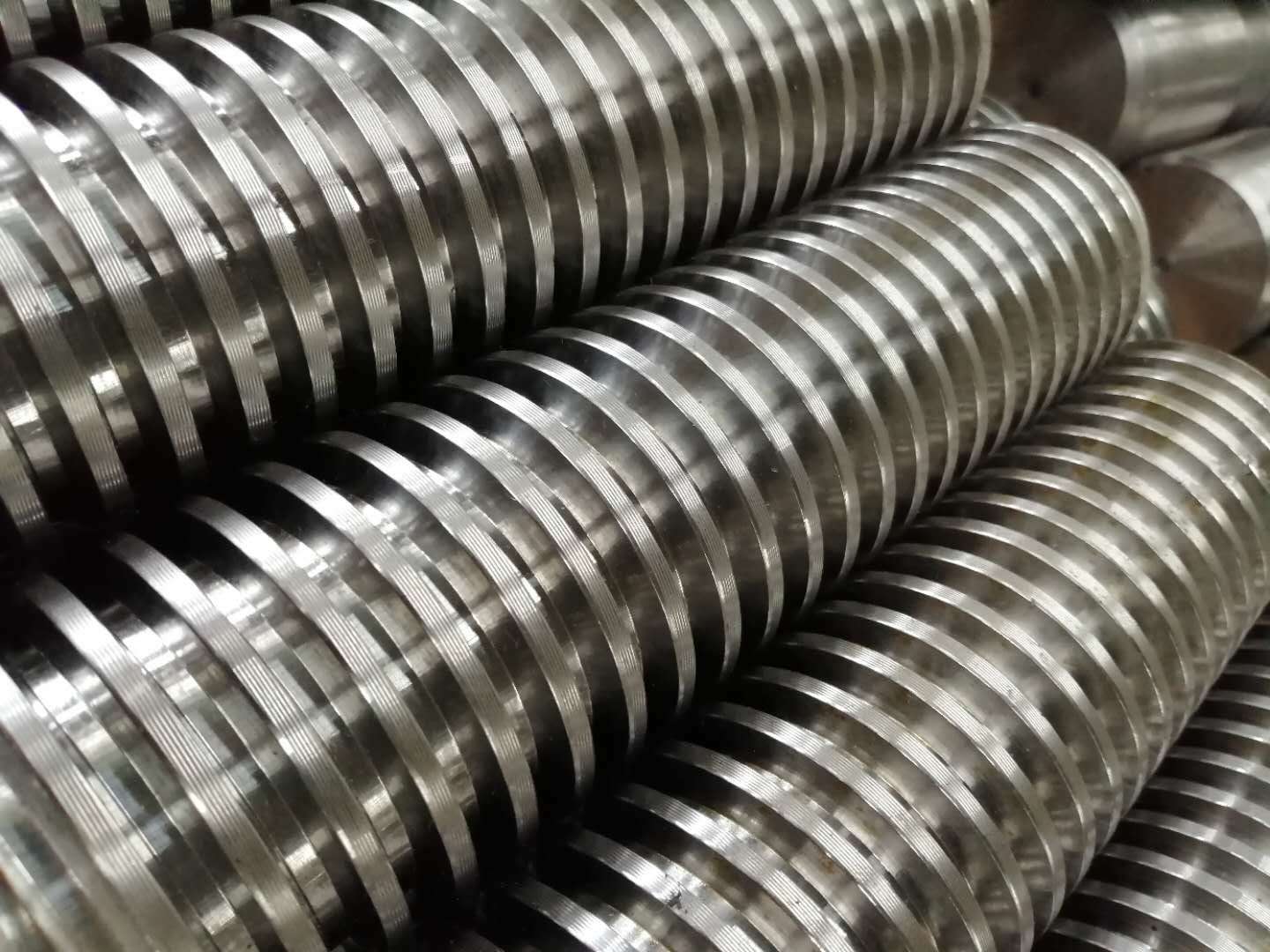

梯形丝杆螺纹
