车螺纹前对工件的要求

发布者：畅馨精工发布时间：2019/8/23 8:54:31

1）梯形螺纹丝杆加工螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（—），上偏差为0；因此在加工中，按照螺纹三级精度要求。螺纹外径比公称直径小0.1p。螺纹外径D=公称直径—0.1p

2）退刀槽：车螺纹前在螺纹的终端应有退刀槽，以便车刀及时退出。

3）倒角：车螺纹前在螺纹的起始部位和终端应有倒角，且倒角的小端直径く螺纹底径。

4）牙深高度（切削深度）：h1=0.6p

2、调整车床：先转动手柄接通梯形丝杆，根据工件的螺距或导程调整进给箱外手柄所示位置。调整到各手柄到位。3、开车、对刀记下刻度盘读数，向右退出车刀。

4、合上开合螺母，在工件表面上车出一条螺旋线，横向退出车刀，并开反车把车刀退到右端，停车检查螺距是否正确（钢尺）。5、开始切削，利用刻度盘调整切深（逐渐减小切深）。注意操作中，车刀将终了时应做好退刀、停车准备，先快速退出车刀，然后开反车退回刀架。吃刀深度控制，粗车时t=0.15~0.3mm，精车时tく0.05mm。

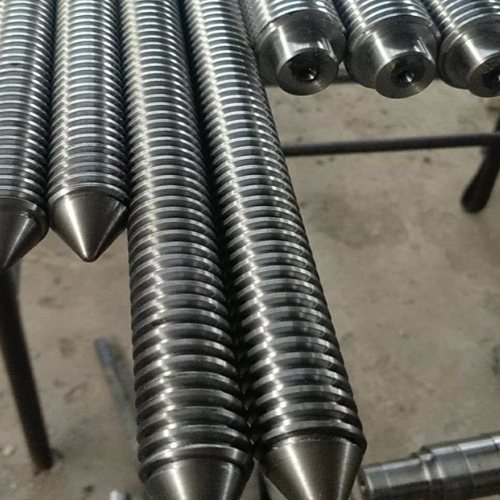

梯形丝杆
