滚珠丝杠公称直径和导程介绍

发布者：畅馨精工发布时间：2020-4-15 10:09:54

滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。滚珠丝杠是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器！
1、滚珠丝杠公称直径
即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，不过请注意，这些规格中，各厂家一般只备16~50的货，也就是说，其直径大部分都是期货（见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，欧美产品大约是3~4个月）。公称直径和负载基本成正比，直径越大的负载越大，具体数值可以查阅厂家产品样本。这里只说明两个概念：动额定负荷与静额定负荷，前者指运动状态下的额定轴向负载，后者是指静止状态下的额定轴向负载。设计时参考前者即可。需要注意的是，额定负荷并非最大负荷，实际负荷与额定负荷的比值越小，丝杠的理论寿命越高。推荐：直径尽量选16~63。
2、滚珠丝杠导程
也称螺距，即螺杆每旋转一周螺母直线运动的距离，常见导程有1、2、4、6、8、10、16、20、25、32、40，中小导程现货产品一般只有5、10，大导程一般有1616、2020、2525、3232、4040（4位数前两位指直径，后两位指导程），其规格多数厂家见单生产。导程与直线速度有关，在输入转速一定的情况下，导程越大速度越快。推荐：导程尽量选5和10。

选择导程跟所需要的运动速度、系统等有关，通常在：4、5、6、8、10、12、20中选择，规格较大，导程一般也可选择较大（主要考虑承载牙厚）。在速度满足的情况下，一般选择较小导程（利于提高控制精度）；对于要求高速度的场合，导程可以超过20，对磨制丝杠而言导程一般可做到约等于公称直径（受磨削螺旋升角限制），如32（32*32）、40（40*40）等，当然也可以更大（非磨削，但极少考虑）。导程越大，同条件下旋转分力越大，周期误差被放大，速度越快。故一般速度很高的场合要求的是灵活，而放弃部分精度诉求，对间隙要求意义变小（导程精度偏差增大），因此，大导程丝杠一般都是单螺母。

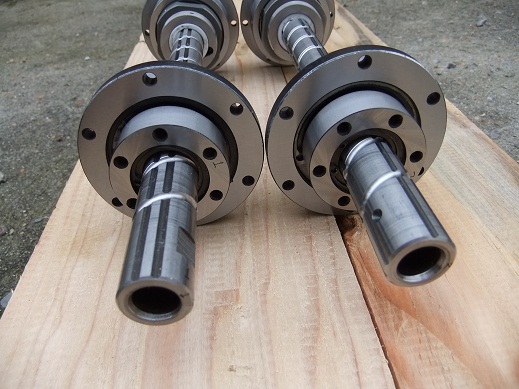

滚珠丝杆旋转螺母
