梯形丝杆的结构设计
发布者:畅馨精工 发布时间:2020-3-18 10:20:32

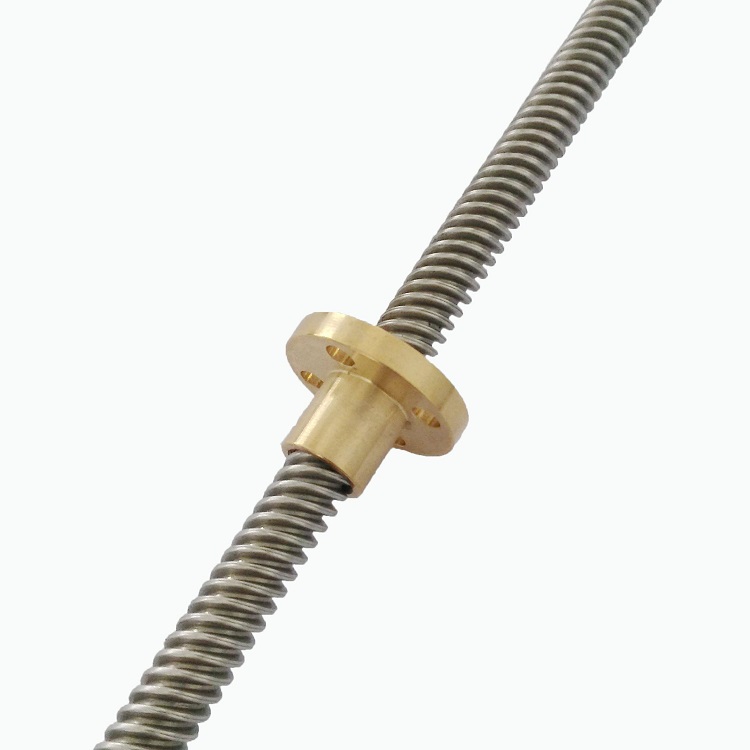

设备由车床改装,工件转动,刀盘及滚花刀架移动。去掉车床刀架部分,在溜板上配装铣削头及自制跟刀架,将滚花刀装于跟刀架上,跟刀架置于铣刀盘前面。工件左端用卡盘夹紧,右端去掉尾座,安装一带较长空心管的支架,这样一次可以装夹较长原料(相当于一次铣削长度的两倍以上),将铣削部分截断后加工,可以减少端料浪费。
专门设计时,由光杆带动丝杠在螺母中转动,丝杆左端装弹簧夹头,工件向左转动进给,光杆、丝杆皆用空心管加工而成(减少端料浪费)。因为中间悬空较长,可以考虑用辅助支架托起。
滚花刀的装夹装置。两种设计的滚花刀装置方式相同,只是支承架与机床的连接部分有所区别。在支承架上加工一孔,在加工部位对面横向过孔中心线铣槽与通孔:槽宽与滚花刀柄等宽,深与刀柄等高,靠近槽接孔处下边齐槽根部垂直铣一窄细槽,便于滚花挤出的细微铁屑流出,防止滚花轮滞塞、卡紧。滚花刀用快换盖板压住,由带梅花手柄的螺杆将滚花刀柄顶紧。圆钢经过导向套后被滚花,紧接着被高速铣削,实现两道工序一次完成。导向套用工具钢调质加工而成,其上铣一开口,长与支架端面平。导向套定位销孔、装配螺钉与支架配作,要确保开口正对槽中心线。
